Земна поверхня нерівна. На ній є відносно рівні ділянки, підняття і зниження - горби, гори, яри. Щоб показати нерівності земної поверхні на плані місцевості або карті, потрібно знати висоту підвищень і глибину знижень земної поверхні.
Щоб визначити на місцевості висоту, наприклад, горба, потрібно виміряти відстань по вертикалі від його підошви до вершини. Це можна зробити за допомогою нівеліра.
Нівелір - простий прилад у вигляді вертикальної рейки заввишки 1 м з виском і горизонтальною планкою. Спочатку встановлюють нівелір біля підошви горба. За виском перевіряють його вертикальність. Горизонтальну планку нівеліра спрямовують на схил. У напрямку планки «прицілюються» і помічають точку на схилі, в яку вона спрямована. Там забивають кілочок. Якщо висота нівеліра дорівнює 1 м, ця точка буде на 1 м вищою від того місця, де стоїть нівелір. Після цього нівелір переносять до кілочка і «прицілюються» на іншу точку. Друга точка вже буде на 2 м вищою від підошви.
Так послідовно переставляють нівелір кілька разів уздовж схилу. Досягнувши вершини, за кількістю кілочків визначають висоту горба в метрах. Зараз вже використовуються електронні нівеліри.
Таким чином, дізнаються, на скільки метрів одна точка (у нашому прикладі — вершина горба) вища відносно іншої (підошви горба). Перевищення однієї точки земної поверхні над іншою називається відносною висотою.
Вимірювання висоти точок земної поверхні називають нівелюванням. За допомогою нівеліра можна виміряти висоту берега річки над водою, висоту схилу яру над його дном тощо. Відносну висоту потрібно знати науковцям, будівельникам, туристам.
Якщо на одному схилі горба нівелір ставили чотири рази, на схилі з іншого боку - п'ять разів. Це означає, що підошва горба з одного боку може бути нижчою, ніж з іншого. Тому й відносна висота вершини, виміряна з різних боків горба, може бути неоднаковою.

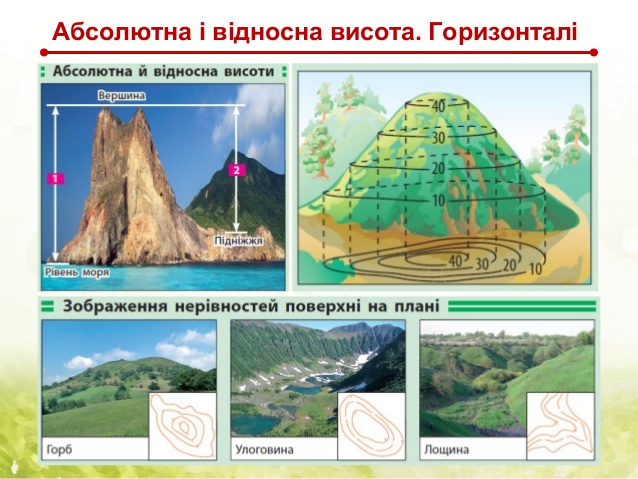

Щоб уникнути неузгодженості у висотах, на планах місцевості й картах позначають не відносну висоту, а абсолютну, її відлічують від єдиного рівня - від рівня моря, що прийнято вважати за нуль. Отже, абсолютна висота - це перевищення точки земної поверхні над рівнем моря, що позначається 0. Проте різні мори мають різний рівень. В Україні, як і в інших країнах (Росія, Білорусь, Молдова та ін.) прийнято вести відлік абсолютної висоти точок поверхні від рівня Балтійського моря.
Щоб визначити абсолютну висоту точок, не обов'язково їхати до його берегів. У різних місцях на місцевості ставлять спеціальні знаки – репери. На них зазначено висоту певної місцевості над рівнем Балтійського моря. Від цього знака нівелюванням можна визначити висоту будь-якої точки. Наприклад, абсолютна висота Києва – 180 метрів.
На планах і картах абсолютну висоту окремих точок місцевості позначають крапкою. Біля неї пишуть висоту в метрах. Це позначка висоти.
Нерівності земної поверхні па планах і картах зображують горизонталями. Горизонталі – це лінії на плані або карті, що з’єднують точки земної поверхні з однаковою абсолютною висотою. Вони окреслюють форми нерівностей земної поверхні.
Так, відмітки абсолютних висот горба переносять на план і з'єднують їх лініями з іншими такими самими відмітками висоти. На плані горизонталі зображують лініями коричневого кольору. Проводять їх через певні проміжки. Наприклад, через кожні 5, 10, 20, 50, 100 або 200 м. на лінії горизонталі цифрою позначається її абсолютна висота.
Відстань між горизонталями залежить віл крутизни схилів. Якщо схил крутий, горизонталі на плані будуть проведені близько одна від одної, якщо пологий - на більшій відстані.

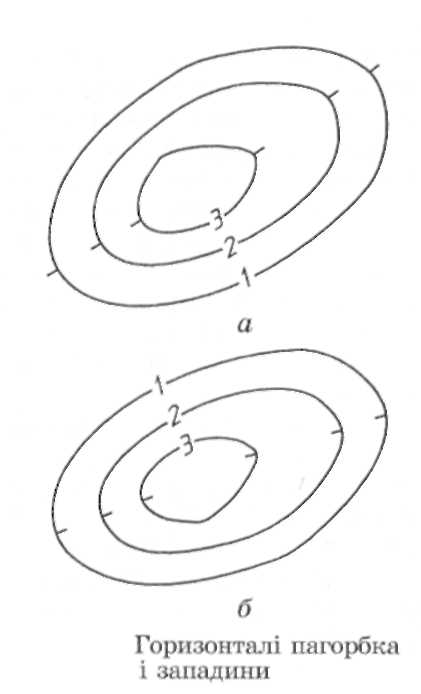

Маленькі рисочки, проведені перпендикулярно до горизонталі, називаються бергштрихами. Вільним кінцем вони вказують, у якому напрямку схил знижується. Горизонталями на планах зображують не тільки підвищення, а й западини. При цьому бергштрихи будуть спрямовані вільним кінцем усередину контуру.
За горизонталями на плані місцевості можна з'ясувати практичні питання. Наприклад, досить одного погляду на план, щоб визначити, в якому напрямку місцевість підвищується, який схил горба крутіший, чи видно з тієї або іншої точки певний об'єкт.
